RK-M系列剎車電機 |
 |
|
電磁制動電機：
1、 本公司生產的電磁制動電動機是無勵磁動作型，在線圈上施加電壓，則立即吸引被彈簧壓著的可動銜鐵，在可動銜鐵和制動襯墊之間產生間隙，使電機處于運轉狀態。一旦線圈電壓被切斷，在彈簧力的作用下，可動銜鐵壓向制動襯墊，產生制動力，電機停止；
2、 由于是電源切斷時的保持力動作型，故最適合于作為無意間切斷電源的安全制動器使用。電磁可以進行頻繁的瞬間正反轉，簡單的切換，1分鐘內可停止6次，但是時間必須保持在3秒以上；
3、 電磁制動電機的啟動時間是電機自身的啟動時間加上電磁制動器的釋放時間，制動時間是從電源切斷開始至電機完全停止時間，電磁制動電機的超程、啟動時間、制動時間應用場合而不同。
電動機型號表示：
5 R K 60 R GN – C M E
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
① |
電機尺寸 0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm |
|
② |
類型名稱 I：感應電動機 R：可逆電動機 T：轉矩電動機 |
|
③ |
系列名稱 K：K系列 |
|
④ |
輸出功率 例如60：60W |
|
⑤ |
R：表示帶調速電機 無：表示未帶 |
|
⑥ |
轉軸形狀 GN：GN型齒輪軸 GU：GU型齒輪軸 A：圓軸型 A1：鍵槽型 |
|
⑦ |
電源電壓-極數
A：?jiǎn)蜗?00V50/60Hz4P B：?jiǎn)蜗?10V50/60Hz2P
C：?jiǎn)蜗?20/230V50Hz4P D：?jiǎn)蜗?2050Hz2P
E：?jiǎn)蜗?10/120V60Hz4P H：?jiǎn)蜗?20/230V60Hz4P
S：三相200/220/230V50/60Hz4P S3：三相380/400/415V50/60Hz4P
T：三相200/220/230V50/60Hz2P T3：三相380/400/415V50/60Hz2P |
|
⑧ |
T：帶端子箱型 F：帶風扇 FF：帶強制風扇 M：無勵磁動作型電磁制動電機 |
|
⑨ |
附電容器種類 J： 單相100V、110V、120V用電容器 E：?jiǎn)蜗?20/230V用電容器 |
減速器：
5 GN 15 K
① ② ③ ④
|
① |
減速機尺寸 0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm |
|
② |
齒軸類型 GN：GN型齒輪軸 GU：GU型齒輪軸 |
|
③ |
減速比 15：減速比15 |
|
④ |
軸承種類 K：滾珠軸承（對GU型方箱體標注為KB） |
|
| 系列參數： |

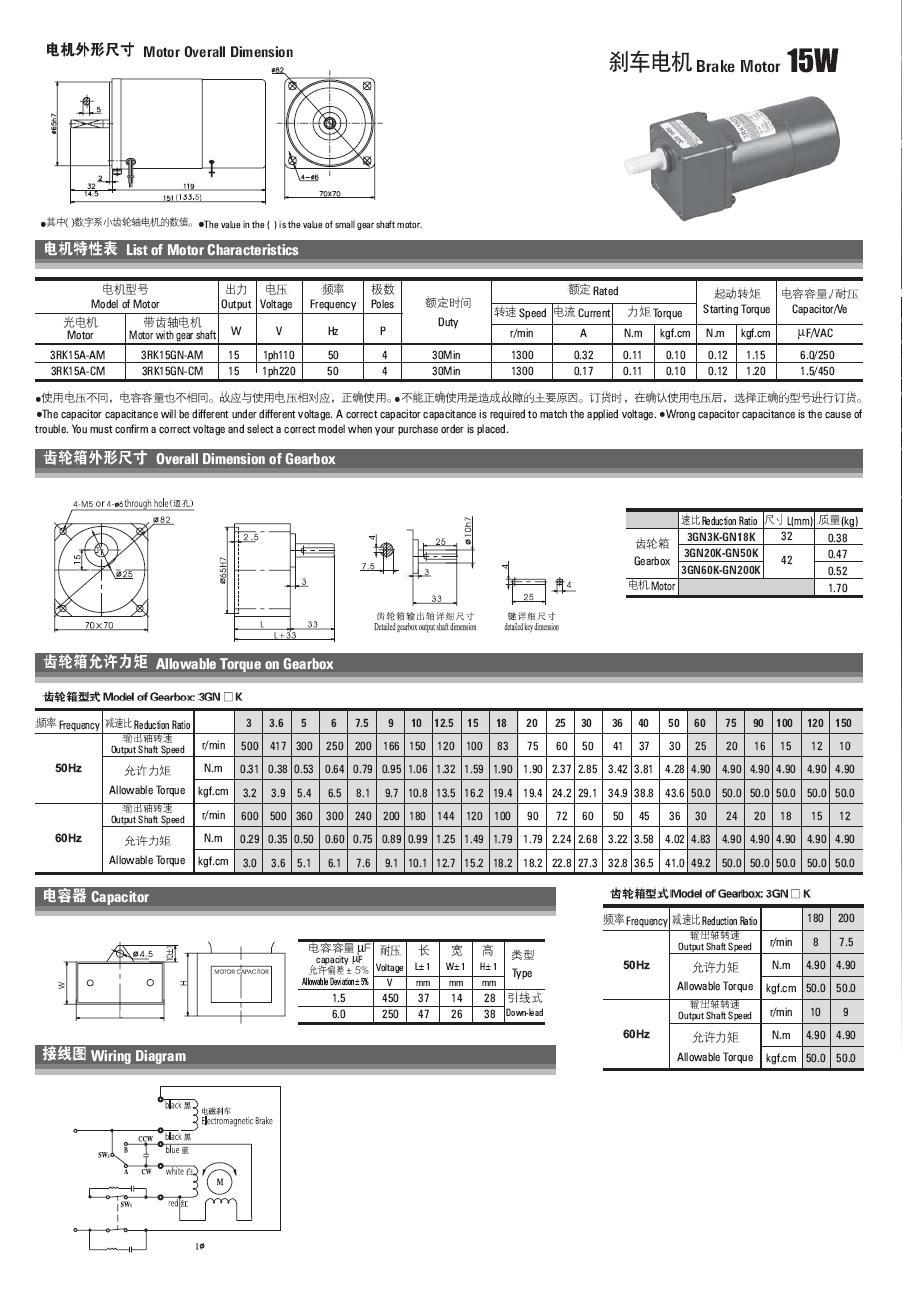

| 1.3RK15-M電機特性和外形尺寸 |

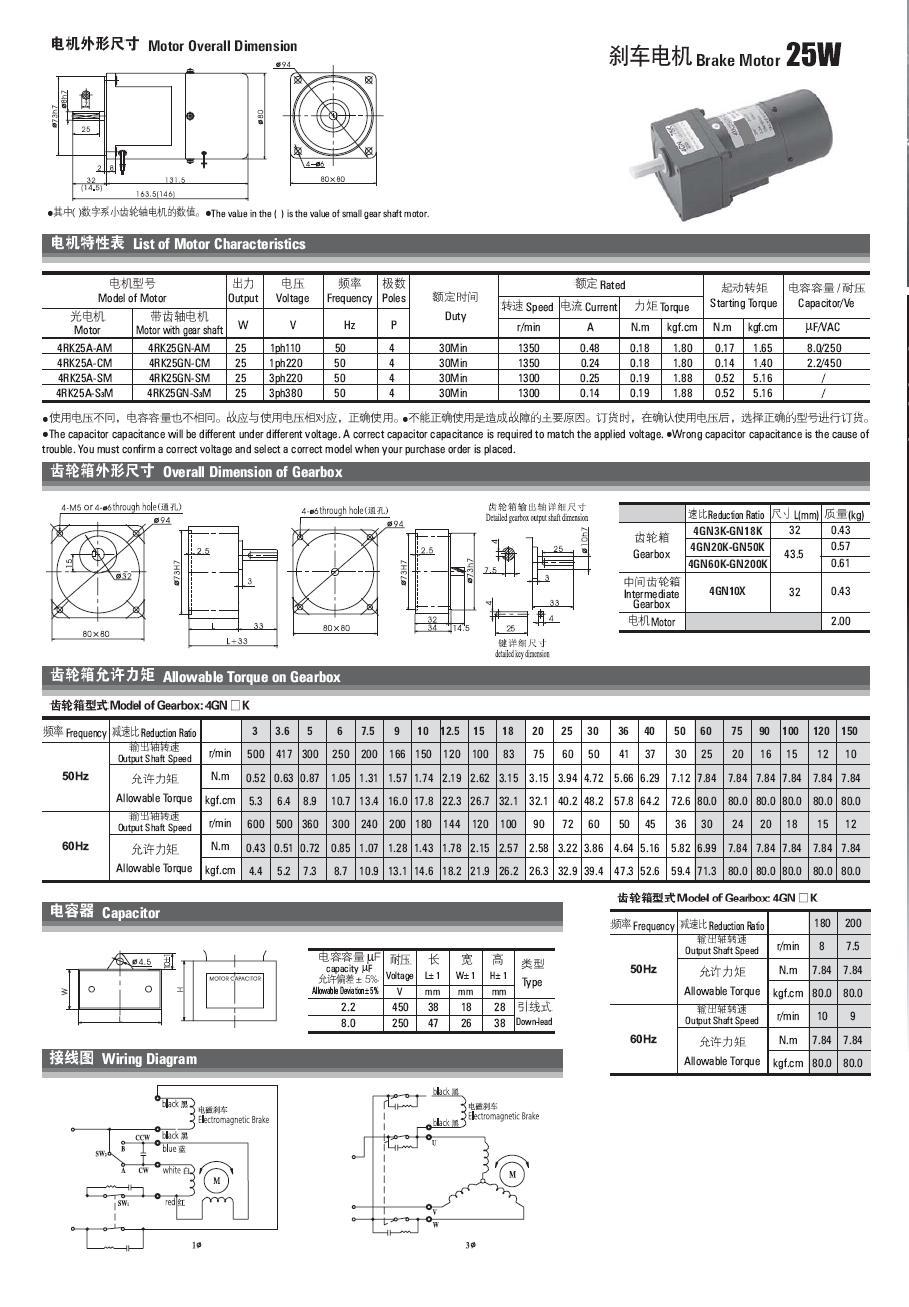

| 2.4RK25-M電機特性和外形尺寸 |
| 3.5RK40-M電機特性和外形尺寸 |

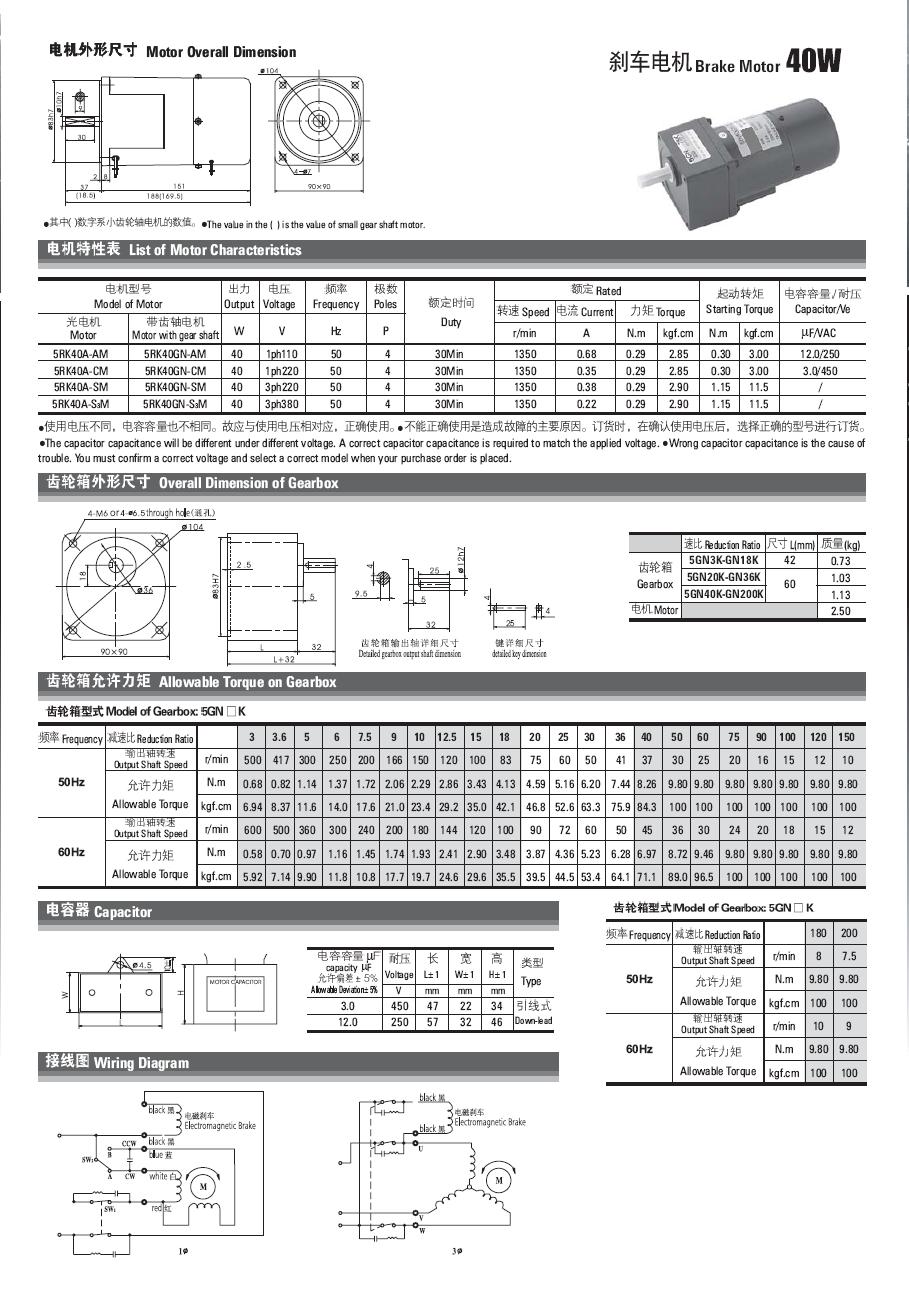

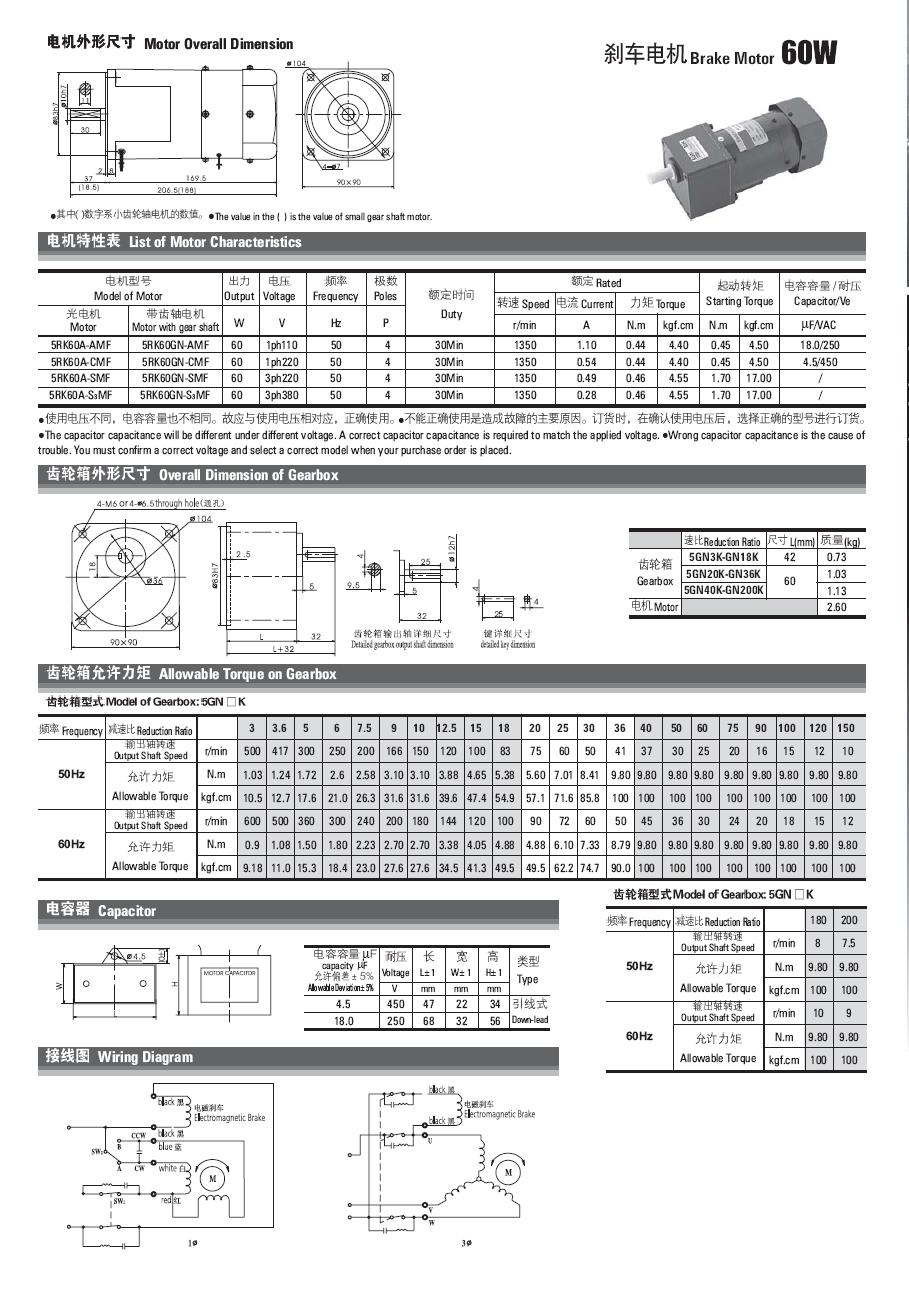

| 4.5RK60-M電機特性和外形尺寸 |

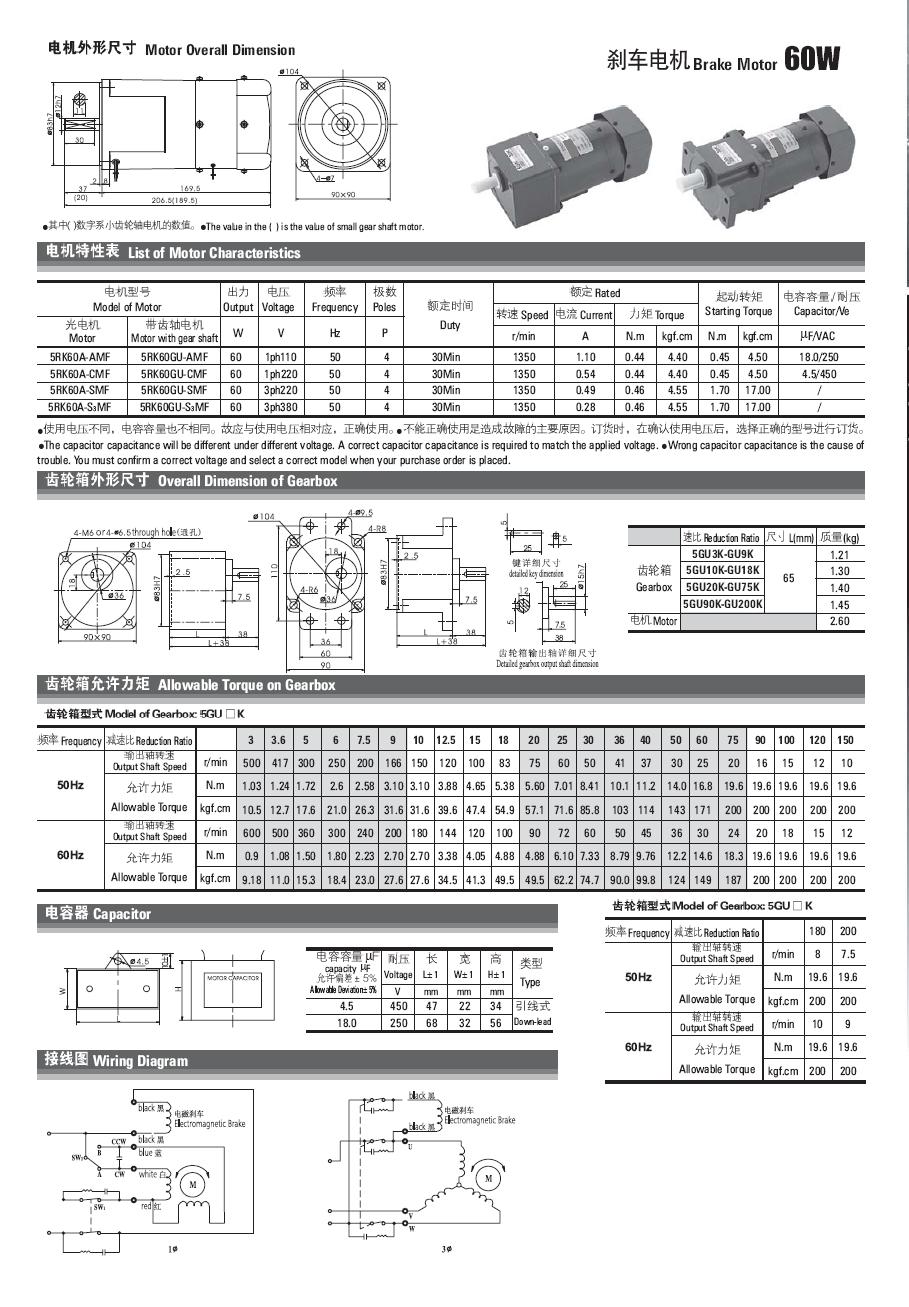

| 5.5RK60GU-M電機特性和外形尺寸 |

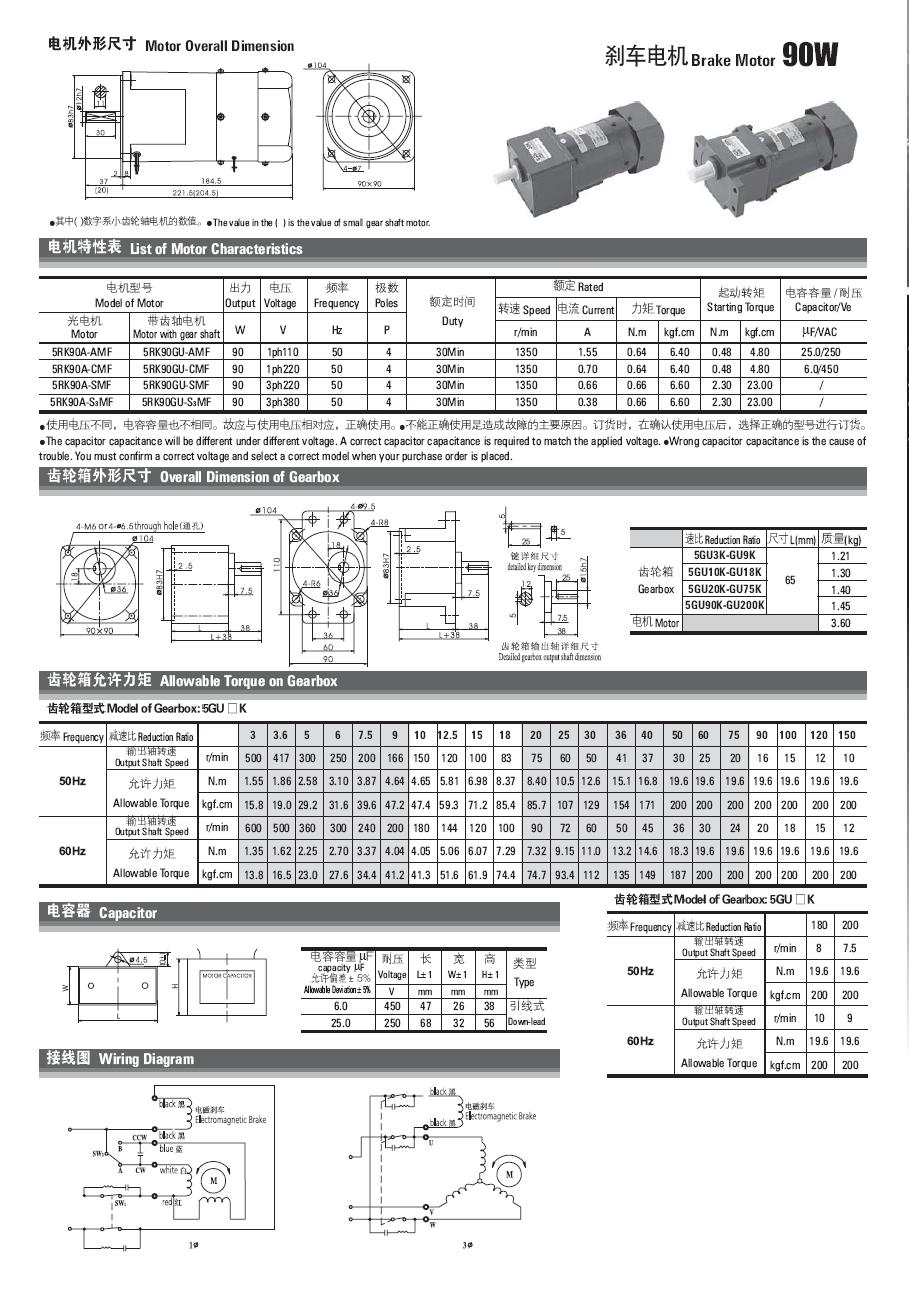

| 6.5RK90-M電機特性和外形尺寸 |

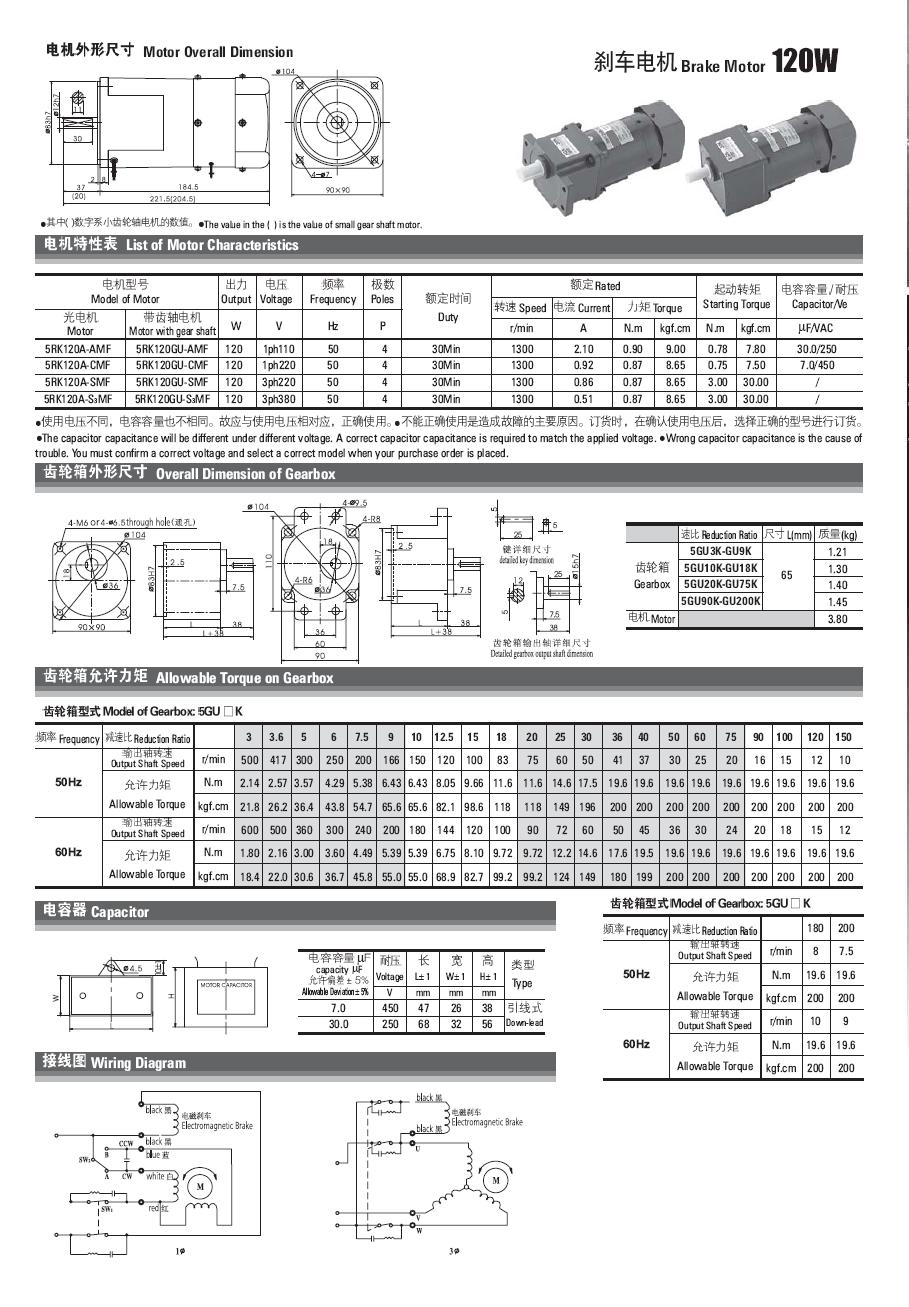

| 7.5RK120-M電機特性和外形尺寸 |
